Brackets, Gearbox - ST767397( Кронштейны, коробка передач - ST767397 )
1 - Фланцевая гайка 14M7601 Количество:1 ЗамечанияM8
2 - Винт 19M9568 Количество:1 ЗамечанияM8 X 20
3 - Винт с головкой 19M9609 Количество:4 ЗамечанияM16 X 65
4 - Винт с головкой 19M9657 Количество:8 ЗамечанияM16 X 35
5 - Шайба 24M7489 Количество:1 Замечания10.500 X 30 X 2.500 mm
6 - Стопорная шайба F002805 Количество:8
7 - Шланговый зажим F004423 Количество:1
8 - Стопорная шайба F005012 Количество:8
9 - Втулка F043753 Количество:4
10 - Винт с головкой F073026 Количество:8
11 - Универсальный ведущий вал F075356 Количество:1 ЗамечанияКомпоненты на отдельной стр.
12 - Кронштейн F688548 Количество:1
13 - Пластина F636691 Количество:1
14 - Кронштейн F636573 Количество:1

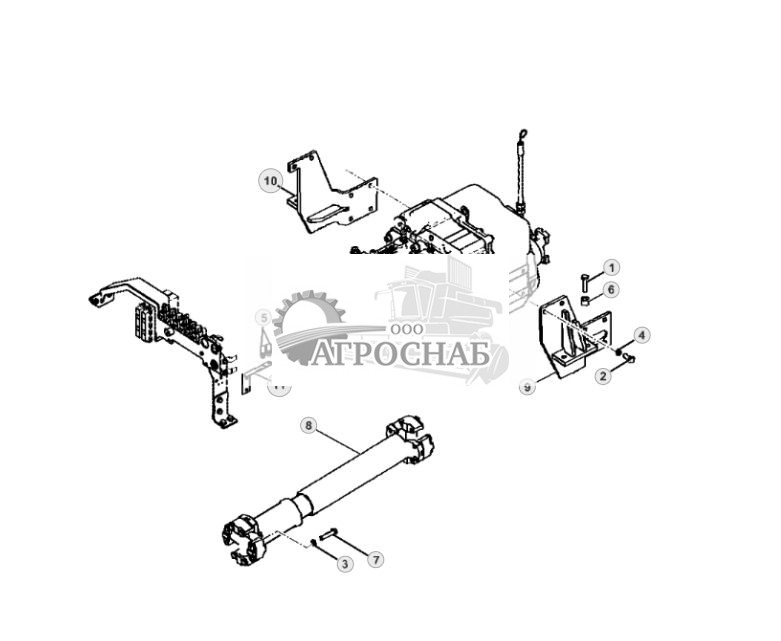

Transmission Mounting Parts (LOK 142) - ST774736( Крепления коробки передач частей (Лок 142) - ST774736 )
1 - Винт с головкой 19M9609 Количество:4 ЗамечанияM16 X 65
2 - Винт с головкой 19M9657 Количество:12 ЗамечанияM16 X 35
3 - Стопорная шайба F002805 Количество:8
4 - Стопорная шайба F005012 Количество:12
5 - Фитинг F023426 Количество:2
6 - Втулка F043753 Количество:4
7 - Винт с головкой F073026 Количество:8
8 - Универсальный ведущий вал F075356 Количество:1
9 - Кронштейн F635925 Количество:1
10 - Кронштейн F635926 Количество:1
11 - Кронштейн F675453 Количество:1
Gear Box Assembly - ST767442( Редуктор коробки - ST767442 )
1 - Винт 19M9530 Количество:4 ЗамечанияM20 X 50
2 - Шайба 24M7500 Количество:2 Замечания21 X 37 X 3 mm
3 - Уплотнительное кольцо 51M7045 Количество:1 Замечания19.300 X 2.200 mm
4 - Жиклер F004626 Количество:1
5 - Фитинг F005081 Количество:1
6 - Фитинг рукава F005093 Количество:1
7 - Фитинг F022423 Количество:3
8 - Фитинг F023426 Количество:1
9 - Фитинг F024364 Количество:1
10 - Фитинг F040264 Количество:1
11 - Фитинг F055404 Количество:1
12 - Уплотнительное кольцо F057303 Количество:1
13 - Трансмиссия F687724 Количество:1 Serial No.______-003190 ЗамечанияКомпоненты на отдельной стр.
13 - Трансмиссия F688778 Количество:1 Serial No.003191-______ ЗамечанияКомпоненты на отдельной стр.
14 - Крепежные детали F074431 Количество:1
15 - Щуп F074484 Количество:1
16 - Гидравлический мотор F075292 Количество:1 ЗамечанияКомпоненты на отдельной стр.
17 - Фитинг F075584 Количество:1 ЗамечанияDipstick Without Pipe
18 - Коленчатый патрубок F075746 Количество:1
19 - Кронштейн F603521 Количество:1
20 - Адаптер F662336 Количество:1
21 - Шайба F018108 Количество:1

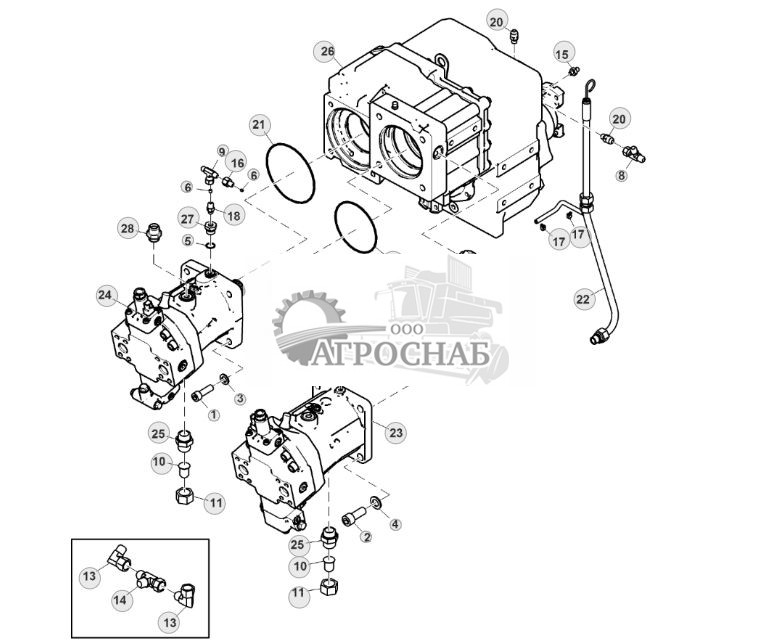

Transmission Mounting Parts, VarioSpeed™, LOK 142 - ST774880( Крепления деталей трансмиссии, VarioSpeed?, Лок 142 - ST774880 )
1 - Винт 19M9517 Количество:4 ЗамечанияM16 X 50
2 - Винт 19M9530 Количество:4 ЗамечанияM20 X 50
3 - Шайба 24M7497 Количество:4 Замечания17 X 30 X 3 mm
4 - Шайба 24M7500 Количество:4 Замечания21 X 37 X 3 mm
5 - Уплотнительное кольцо 51M7045 Количество:2 Замечания19.300 X 2.200 mm
6 - Жиклер F004626 Количество:2
7 - Фитинг F005064 Количество:1
8 - Тройник F005073 Количество:1
9 - Тройник F005073 Количество:1
10 - Фитинг F005081 Количество:2
11 - Фитинг рукава F005093 Количество:2
12 - Коленчатый патрубок F010914 Количество:1
13 - Фитинг F011482 Количество:2
14 - Тройник F012532 Количество:1
15 - Фитинг F022423 Количество:1
16 - Фитинг F040264 Количество:2
17 - Шланговый зажим F054587 Количество:2
18 - Фитинг F055404 Количество:1
19 - Уплотнительное кольцо F057303 Количество:1
20 - Фитинг F072297 Количество:2
21 - Уплотнительное кольцо F072360 Количество:1
22 - Крепежные детали F074711 Количество:1 ЗамечанияКомпоненты на отдельной стр.
23 - Гидравлический мотор F075292 Количество:1 Замечания170; COMPONENTS ON SEPARATE PAGE
24 - Гидравлический мотор F680855 Количество:1 Замечания150; COMPONENTS ON SEPARATE PAGE
25 - Фитинг F075584 Количество:2
26 - Трансмиссия F076788 Количество:1 ЗамечанияКомпоненты на отдельной стр.
27 - Адаптер F662336 Количество:2
28 - Фитинг F673955 Количество:1

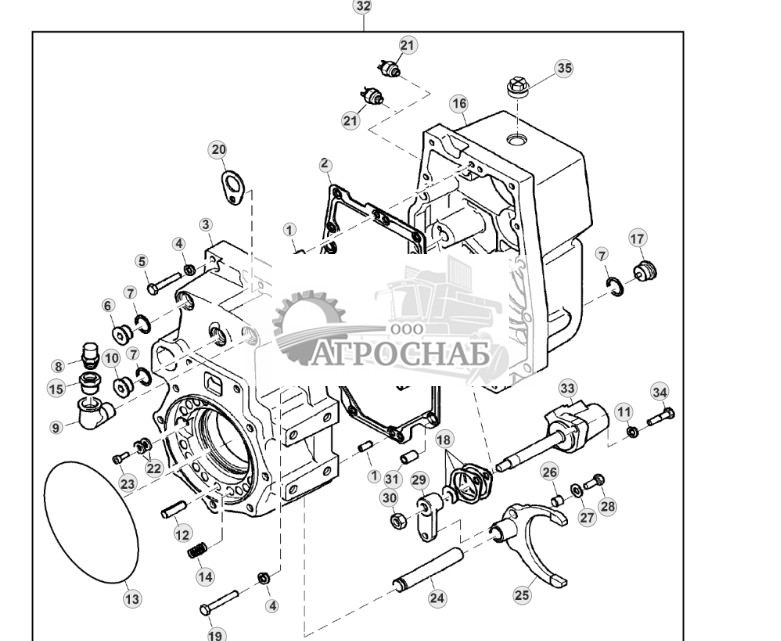

Transmission Housing, LOK 185 - ST389143( Корпус трансмиссии, Лок 185 - ST389143 )
1 - Штифт F009472 Количество:2
2 - Прокладка F058327 Количество:1
3 - Корпус F065080 Количество:1
4 - Шайба F003346 Количество:13
5 - Винт с головкой 19M9588 Количество:7 ЗамечанияM10 X 60
6 - Заглушка F025332 Количество:1
7 - Шайба F018108 Количество:3
8 - Сапун F025304 Количество:1
9 - Коленчатый патрубок F020833 Количество:1
10 - Заглушка F025332 Количество:1
11 - Шайба F018108 Количество:2
12 - Пружинный шплинт F020834 Количество:2
13 - Уплотнительное кольцо F004720 Количество:1
14 - Пружина F010166 Количество:16
15 - Фитинг F040529 Количество:1
16 - Корпус F073894 Количество:1
17 - Заглушка F025228 Количество:1
18 - Комплект прокладок F058882 Количество:1
18 - Прокладка F073895
19 - Винт F011420 Количество:6
20 - Лепесток F060945 Количество:1
21 - Переключатель F065818 Количество:2
22 - Шайба F034633 Количество:2
23 - Самофиксирующийся винт F025191 Количество:1
24 - Ось F043663 Количество:1
25 - Рычаг F058332 Количество:1 Serial No.______-003190
25 - Рычаг F066372 Количество:1 Serial No.003191-______ ЗамечанияLOK 185/1
26 - Гильза F055519 Количество:1
27 - Шайба F025363 Количество:1
28 - Винт с головкой 19M7168 Количество:1 ЗамечанияM10 X 30
29 - Рычаг F055516 Количество:1
30 - Гайка F023666 Количество:1
31 - Штифт F056821 Количество:6
32 - Трансмиссия F073296 Количество:1 Serial No.______-003190
32 - Трансмиссия F688778 Количество:1 Serial No.003191-______ ЗамечанияLOK 185/1
33 - Цилиндр F065883 Количество:1
34 - Винт с головкой 19M7550 Количество:2 ЗамечанияM10 X 35
35 - Заглушка F687969 Количество:1 Serial No.003191-______ ЗамечанияLOK 185/1

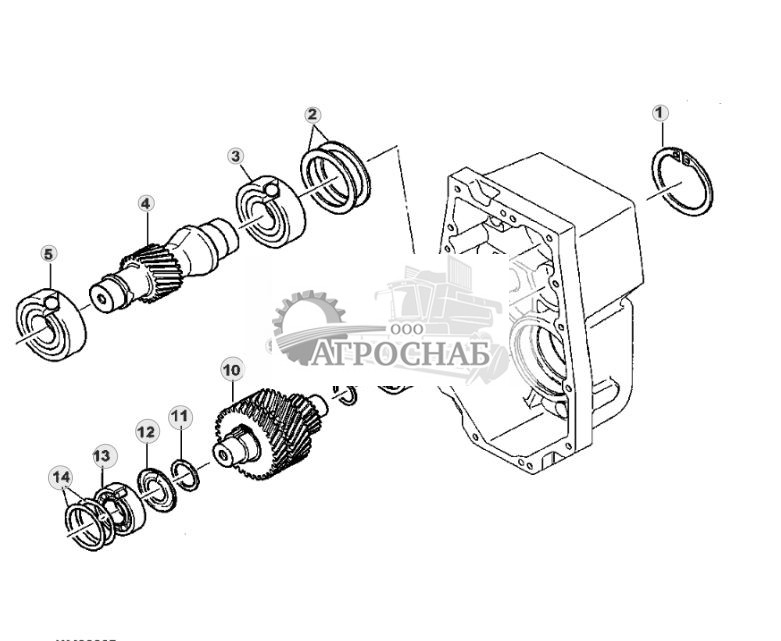

Transmission Gears, LOK 185 - ST389144( Зубчатые колеса коробки передач, Лок 185 - ST389144 )
1 - Пружинное кольцо F004763 Количество:1
2 - Комплект прокладок F045421 Количество:1 ЗамечанияS = 1,0 / 0,3 / 0,5 / 2,0 mm
3 - Шариковый подшипник F061937 Количество:1
4 - Ось F058331 Количество:1
5 - Подшипник F010196 Количество:1
7 - Подшипник F010197 Количество:1 Serial No.______-003190
7 - Подшипник F687741 Количество:1 Serial No.003191-______ ЗамечанияLOK 185/1
9 - Прокладка F063714 Количество:1
10 - Передача F063795 Количество:1 Serial No.______-003190
10 - Прямозубая шестерня F686072 Количество:1 Serial No.003191-______ ЗамечанияLOK 185/1
11 - Прокладка F063715 Количество:1
12 - Кольцо F010204 Количество:1
13 - Цилиндр. ролик. подшипник F011425 Количество:1
14 - Комплект прокладок F035883 Количество:1 ЗамечанияS = 1,0 / 0,5 / 0,3 mm

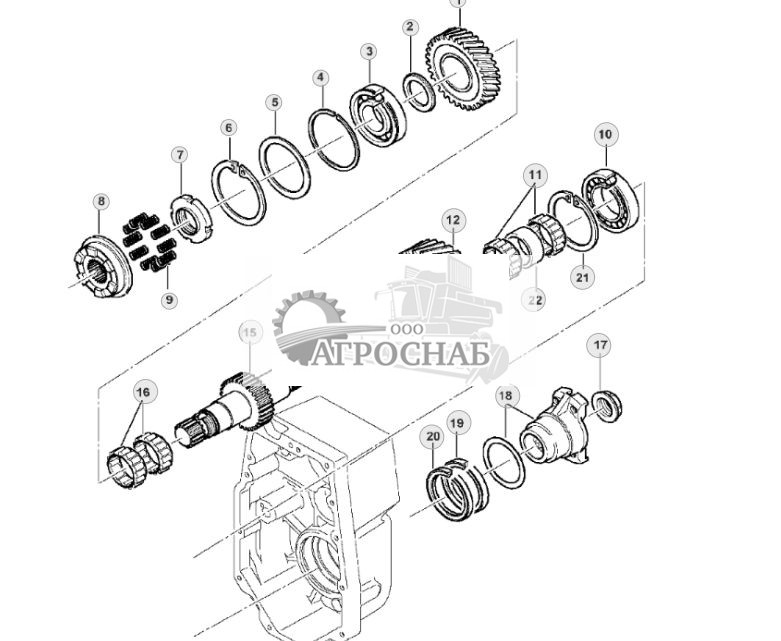

Transfer Case Output Shaft Bearings Gears, LOK 185 - ST389145( Раздаточная коробка выходной вал подшипники шестерен, Лок 185 - ST389145 )
1 - Передача F025285 Количество:1
2 - Шайба F025311 Количество:1
3 - Подшипник F025193 Количество:1
4 - Пружинное кольцо F025194 Количество:1
5 - Распорная втулка F064717 Количество:1
6 - Пружинное кольцо F064719 Количество:1
7 - Гайка F025269 Количество:1
8 - Гильза F010175 Количество:1
9 - Пружина F010166 Количество:10
10 - Подшипник F035884 Количество:1
11 - Подшипник F009453 Количество:2
12 - Передача F063796 Количество:1
13 - Гильза F054970 Количество:1
14 - Уплотнительное кольцо F011429 Количество:1
15 - Ось F035885 Количество:1
16 - Подшипник F009453 Количество:2
17 - Гайка F021149 Количество:1
18 - Фланец F035886 Количество:1
19 - Сальник F010201 Количество:1
20 - Сальник F010200 Количество:1
21 - Пружинное кольцо 40M7110 Количество:1
22 - Гильза F035888 Количество:1

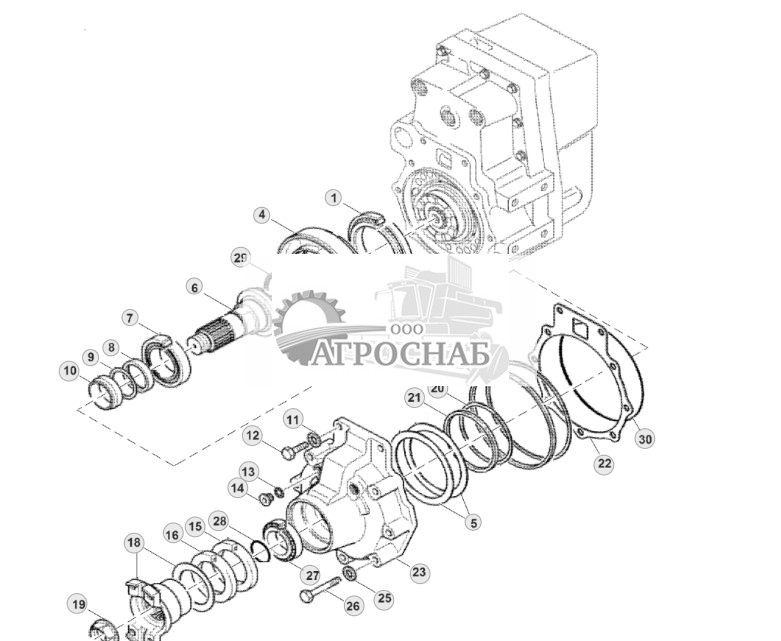

Transmission Output Shaft, LOK 185 - ST389146( Выходного вала коробки передач, Лок 185 - ST389146 )
1 - Конич. роликов. подшипник F004688 Количество:1
2 - Кольцо F025314 Количество:1
3 - Сальник F010207 Количество:1
4 - Поршень F010178 Количество:1
5 - Комплект прокладок F045455 Количество:1 ЗамечанияS = 1,0 / 0,5 mm
6 - Ось F010147 Количество:1
7 - Подшипник F011424 Количество:1
8 - Шайба F010156 Количество:1
9 - Комплект прокладок F045456 Количество:1
ЗамечанияS = 0,5 - 1,7 mm
10 - Втулка F039102 Количество:1
11 - Пружинная шайба F003347 Количество:2
12 - Винт с головкой 19M4805 Количество:2 ЗамечанияM12 X 40
13 - Кольцевой уплотнитель 51M4236 Количество:1
14 - Заглушка F008491 Количество:1
15 - Сальник F010200 Количество:1
16 - Сальник F010201 Количество:1
18 - Фланец F035890 Количество:1
19 - Гайка F021149 Количество:1
20 - Кольцо F025315 Количество:1
21 - Сальник F010205 Количество:1
22 - Прокладка F010159 Количество:1
23 - Корпус F025316 Количество:1
25 - Пружинная шайба F003347 Количество:7
26 - Винт с головкой 19M2991 Количество:7 ЗамечанияM12 X 60
27 - Подшипник F010195 Количество:1 Serial No.______-003190
27 - Конич. роликов. подшипник F687865 Количество:1 Serial No.003191-______ ЗамечанияLOK 185/1
28 - Уплотнительное кольцо F021146 Количество:1
29 - Сальник F021147 Количество:1
30 - Уплотнительное кольцо F004720 Количество:1 Serial No.003191-______ ЗамечанияLOK 185/1

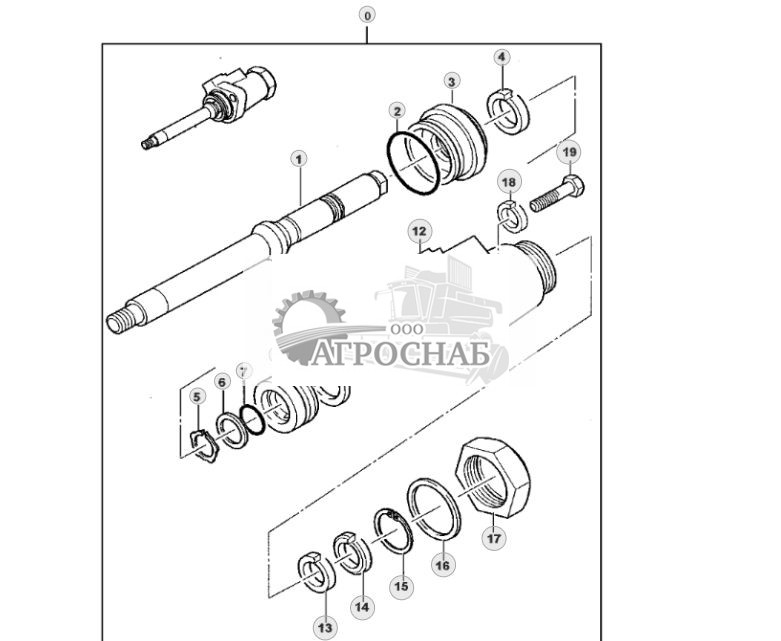

Shifting Cylinder, Speed Select, LOK 185 - ST404471( Смещение цилиндра, скорость выбрать, Лок 185 - ST404471 )
0 - Цилиндр F065883 Количество:1 ЗамечанияIncl. Keys 1-16
1 - Стержень F073896 Количество:1
2 - Уплотнительное кольцо F010681 Количество:1
3 - Кольцо F058895 Количество:1
4 - Сальник F009468 Количество:1
5 - Пружинное кольцо F023681 Количество:1
6 - Распорная втулка F048317 Количество:1
7 - Уплотнительное кольцо F023682 Количество:1
8 - Поршень F054436 Количество:1
9 - Сальник F054431 Количество:1
10 - Пружинное кольцо 40M7269 Количество:1
11 - Уплотнительное кольцо F011429 Количество:1
12 - Цилиндр F072729 Количество:1
13 - Сальник F004726 Количество:1
14 - Кольцо F054433 Количество:1
15 - Пружинное кольцо 40M1855 Количество:1
16 - Уплотнительная шайба F009466 Количество:1
17 - Крышка F072730 Количество:1
18 - Шайба F003346 Количество:2
19 - Винт F025274 Количество:2

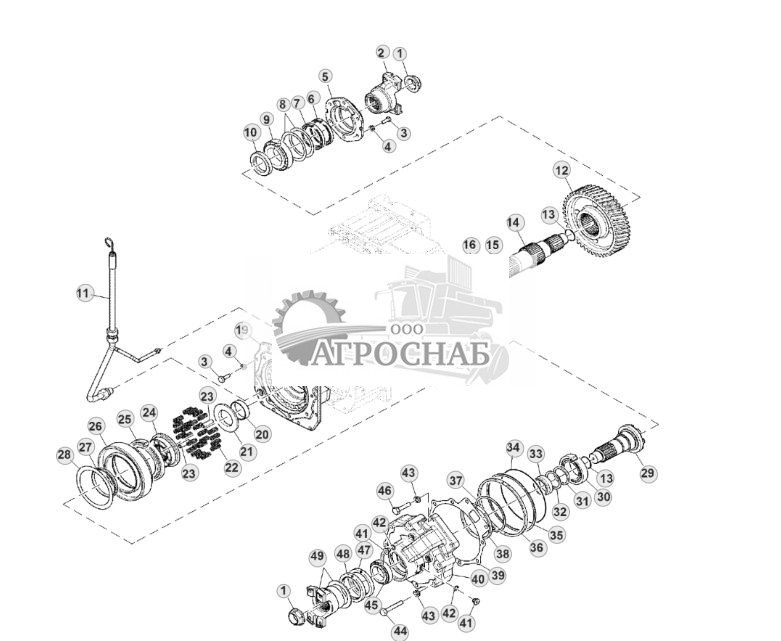

Transmission Assembly, VarioSpeed™, LOK 142 - ST404474( Сборка коробки передач, VarioSpeed?, Лок 142 - ST404474 )
1 - Гайка F021149 Количество:2
2 - Фланец F073602 Количество:1
3 - Винт с головкой 19M3202 Количество:15 ЗамечанияM10 X 30
4 - Шайба F003346 Количество:15
5 - Фланец F048302 Количество:1
6 - Сальник F048299 Количество:1 ЗамечанияSUB FOR F030520
7 - Сальник F025288 Количество:1
8 - Комплект прокладок F048300 Количество:1
9 - Конич. роликов. подшипник F048297 Количество:1
10 - Кольцо F073586 Количество:1
11 - Крепежные детали F074711 Количество:1 ЗамечанияDipstick KitCOMPONENTS ON SEPARATE PAGE
12 - Передача F073609 Количество:1 ЗамечанияZ = 22
13 - Уплотнительное кольцо F021146 Количество:2
14 - Ось F678397 Количество:1
15 - Кольцо F073587 Количество:1
16 - Подшипник F073544 Количество:1
17 - Заглушка F025228 Количество:1
18 - Шайба F018108 Количество:1
19 - Корпус F678398 Количество:1
20 - Кольцо F678399 Количество:1
21 - Шайба F058898 Количество:1
22 - Пружина F010166 Количество:26
23 - Пружинный шплинт F020834 Количество:2
24 - Гильза F048309 Количество:1
25 - Конич. роликов. подшипник F004688 Количество:1
26 - Поршень F010178 Количество:1
27 - Сальник F021147 Количество:1
28 - Комплект прокладок F045455 Количество:1
28 - Прокладка F010216 ЗамечанияTK = 1.0 mm
28 - Прокладка F010217 ЗамечанияTK = 0.5 mm
29 - Ось F010147 Количество:1
30 - Подшипник F011424 Количество:1
31 - Шайба F010156 Количество:1
32 - Комплект прокладок F045456 Количество:2
32 - Прокладка F037448 ЗамечанияTK = 0.9 mm
32 - Прокладка F037449 ЗамечанияTK = 1.0 mm
32 - Прокладка F045349 ЗамечанияTK = 1.3 mm
32 - Прокладка F045350 ЗамечанияTK = 1.4 mm
32 - Прокладка F045351 ЗамечанияTK = 1.5 mm
32 - Прокладка F045352 ЗамечанияTK = 1.6 mm
32 - Прокладка F045353 ЗамечанияTK = 1.7 mm
33 - Втулка F039102 Количество:1
34 - Уплотнительное кольцо F004720 Количество:1
35 - Кольцо F025314 Количество:1
36 - Сальник F010207 Количество:1
37 - Кольцо F025315 Количество:1
38 - Сальник F010205 Количество:1
39 - Прокладка F010159 Количество:1
40 - Корпус F073601 Количество:1
41 - Заглушка F008491 Количество:2
42 - Кольцевой уплотнитель 51M4236 Количество:2
43 - Пружинная шайба F003347 Количество:9
44 - Винт с головкой 19M7363 Количество:7 ЗамечанияM12 X 60
45 - Конич. роликов. подшипник F687865 Количество:1 ЗамечанияSUB FOR F010195 OR AL160457
46 - Винт с головкой 19M7362 Количество:2 ЗамечанияM12 X 55
47 - Сальник F010200 Количество:1
48 - Сальник F010201 Количество:1
49 - Фланец F035890 Количество:1
Oil Dip Stick Kit - ST719774( Погружение масло ручка комплект - ST719774 )
1 - Крепежные детали F074711 Количество:1
2 - Щуп F074712 Количество:1
3 - Гильза F020836 Количество:2
4 - Фитинг шланга F020838 Количество:1
5 - Фитинг F058879 Количество:1
6 - Шланг F020837 Количество:1
Hydrostatic Drive Hydraulic Hoses (LOK 142) - ST774573( Гидростатический привод гидравлических шлангов (Лок 142) - ST774573 )
1 - Винт 19M9494 Количество:2 ЗамечанияM8 X 70
2 - Винт 19M9510 Количество:8 ЗамечанияM14 X 150
3 - Винт 19M9554 Количество:18 ЗамечанияM14 X 45
4 - Винт с гол. п/торц. кл. 19M9931 Количество:4 ЗамечанияM14 X 30
5 - Винт с головкой 19M10367 Количество:6 ЗамечанияM14 X 45
6 - Фланец F004405 Количество:16
7 - Коленчатый патрубок F005045 Количество:4
8 - Тройник F005073 Количество:2
9 - Заглушка F018111 Количество:2
10 - Гидрошланг F024313 Количество:1 ЗамечанияLGTH = 1800 mm, From Gearbox Rear to Auxiliary Functions Valve A5
11 - Гидрошланг F044059 Количество:1 ЗамечанияLGTH = 500 mm, From Oil Filler Hose to Gearbox Oil Filter Port
12 - Гидрошланг F048981 Количество:1 ЗамечанияLGTH = 900 mm, From Gear Box Clutch to Clutch Block CL
13 - Стопорная шайба F064435 Количество:2
14 - Гидрошланг F064622 Количество:1 ЗамечанияLGTH = 1090 mm, From 150cc Drive Motor A to Drive Pump B
15 - Гидрошланг F072560 Количество:1 ЗамечанияLGTH = 350 mm, From 150cc Drive Motor U to 170cc Drive Motor U
16 - Гидрошланг F072562 Количество:1 ЗамечанияLGTH = 1000 mm, From Gearbox Clutch to Hydraulic Tank
17 - Гидрошланг F072608 Количество:1 ЗамечанияLGTH = 1700 mm, From Drive Pump G to 150cc Drive Motor U
18 - Гидрошланг F074460 Количество:1 ЗамечанияLGTH = 1000 mm, From Drive Pump A to 170cc Drive Motor A
19 - Заглушка F075225 Количество:1
20 - Гидрошланг F076937 Количество:1 ЗамечанияLGTH = 600 mm, From Gearbox Clutch to Clutch Block T
21 - Гидрошланг F076938 Количество:1 ЗамечанияLGTH = 1200 mm, From Drive Pump Pressure Port to Clutch Block P
22 - Компонент гидр. системы F676826 Количество:1 ЗамечанияКомпоненты на отдельной стр.
23 - Коллектор F684383 Количество:1 ЗамечанияSUB FOR F663409
24 - Коллектор F663410 Количество:1
25 - Гидрошланг F061135 Количество:1 ЗамечанияLGTH = 730 mm, From 150cc Drive Motor T2 to 170cc Drive Motor T2, SUB FOR F674947
26 - Фитинг F023426 Количество:2
27 - Гидрошланг F674949 Количество:1 ЗамечанияLGTH = 870 mm, From 150cc Drive Motor B to 170cc Drive Motor A
28 - Гидрошланг F674950 Количество:1 ЗамечанияLGTH = 830 mm, From 150cc Drive Motor A to 170cc Drive Motor B
29 - Уплотнительное кольцо T78393 Количество:11
30 - Фитинг F005059 Количество:3
31 - Датчик F672035 Количество:1
32 - Гидрошланг F682380 Количество:1 ЗамечанияLGTH = 600 mm, From Thermostat DR3 to 150cc Drive Motor T1, SUB FOR F674948

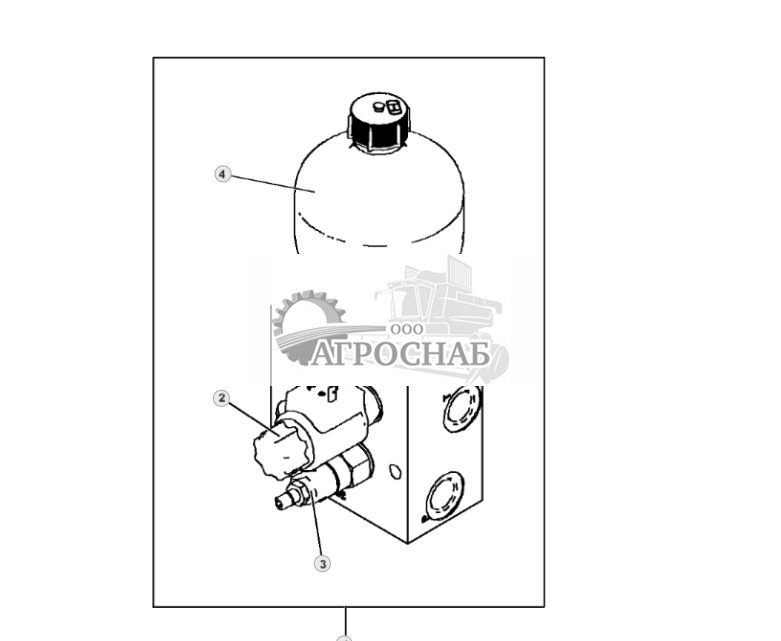

Valve Block, VarioSpeed™ - ST763491( Блок клапанов, VarioSpeed? - ST763491 )
1 - Компонент гидр. системы F676826 Количество:1
2 - Электромагн. гидр. клапан F676827 Количество:1
2 - Катушка эл/магн. клапана F060200 Количество:1
3 - Гидравл. нагнетат. клапан F071288 Количество:1
4 - Гидроаккумулятор F070686 Количество:1
High Low Gear Wiring Harness - ST633569( Высокая низкая шестерня жгут проводов - ST633569 )
1 - Жгут проводов F640461 Количество:1
2 - Корпус электр. разъема AZ54536 Количество:1 ЗамечанияX81
2 - Штифт F045798 Количество:4
2 - Вспом. электр. разъем ....... Количество:1
3 - Вспом. электр. разъем ... Количество:2 ЗамечанияS81, S82
3 - Гнездо ... Количество:4

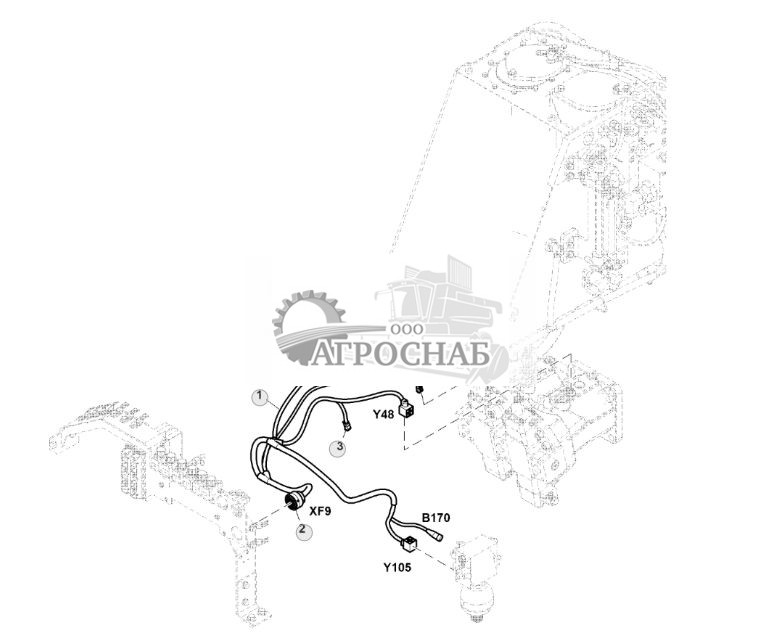

Gear Box Wiring Harness, VarioSpeed™, LOK 142 - ST778870( Коробка передач жгут проводов, VarioSpeed?, Лок 142 - ST778870 )
1 - Жгут проводов F656503 Количество:1
2 - Корпус электр. разъема 57M9376 Количество:1
2 - Клемма электр. разъема R78065
2 - Пробка пол. эл. разъема R78069
3 - Узел электрич. разъема F059558 Количество:1
3 - Узел электрич. разъема 57M7618 Количество:1
3 - Клемма электр. разъема R78065
4 - Узел электрич. разъема F059558 Количество:1
4 - Узел электрич. разъема 57M7618 Количество:1
4 - Клемма электр. разъема R78065
4 - Пробка пол. эл. разъема R78069

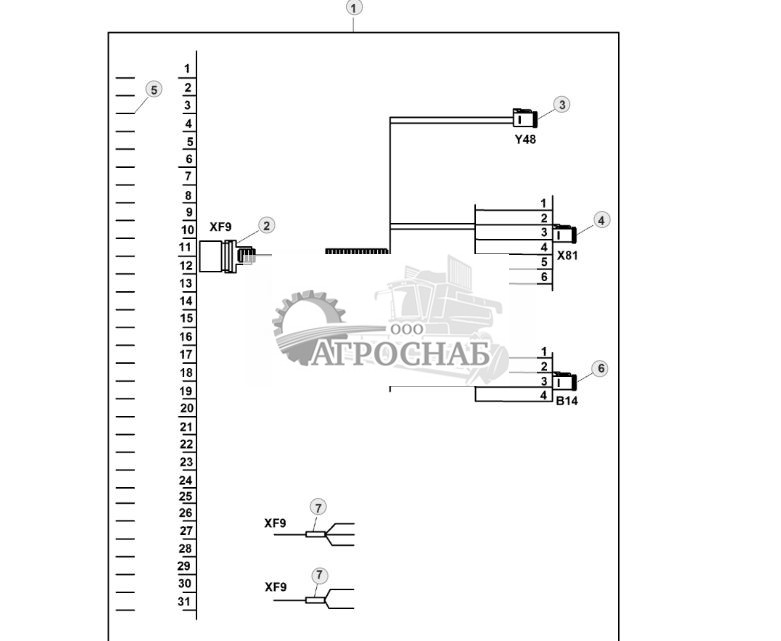

Жгут проводов трансмиссии - ST741183
1 - Жгут проводов F664774 Количество:1
2 - Корпус электр. разъема 57M9376 Количество:1 ЗамечанияXF9
2 - Адаптер ....... Количество:1
2 - Гнездо R78005 Количество:9
3 - Узел электрич. разъема F056844 Количество:1 ЗамечанияY48
3 - Узел электрич. разъема 57M7620 Количество:1
3 - Гнездо R78005 Количество:2
4 - Вспом. электр. разъем F055918 Количество:1 ЗамечанияX81 Low/High Gear Limit Switch
4 - Клемма электр. разъема 57M7677 Количество:1
4 - Гнездо R78005 Количество:6
5 - Пробка пол. эл. разъема R78069 Количество:22
6 - Узел электрич. разъема F059558 Количество:1 ЗамечанияB14 RPM Sensor
6 - Узел электрич. разъема 57M7618 Количество:1
6 - Гнездо R78005 Количество:4
7 - Узел электрич. разъема F053271 Количество:2
7 - Труба F057123 Количество:2

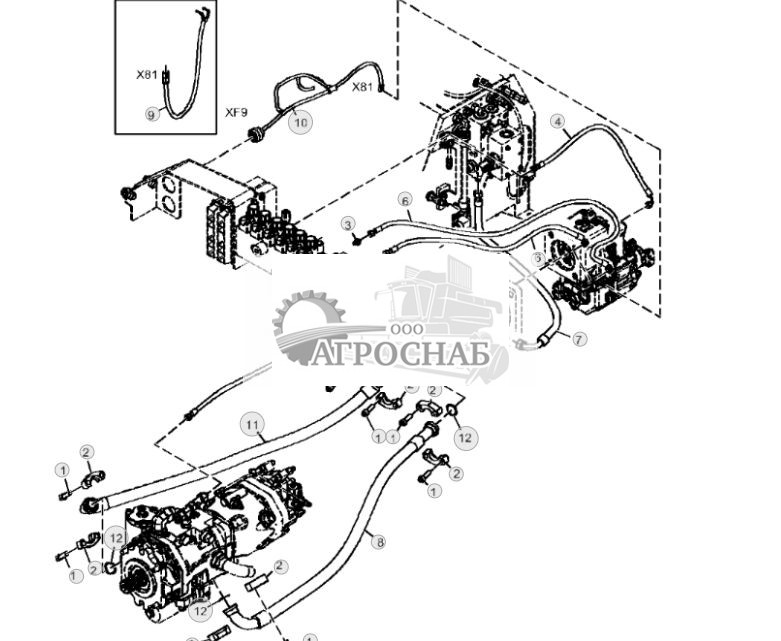

Hoses and Wiring Harness, Gearbox - ST767593( Шланги и жгут проводов, коробка передач - ST767593 )
1 - Винт 19M9554 Количество:16 ЗамечанияM14 X 45
2 - Фланец F004405 Количество:8
3 - Фитинг F005057 Количество:2
4 - Гидрошланг F013533 Количество:1 ЗамечанияLGTH = 1400 mm
5 - Гидрошланг F013545 Количество:1 ЗамечанияLGTH = 1700 mm
6 - Гидрошланг F044884 Количество:2 ЗамечанияLGTH = 900 mm
7 - Гидрошланг F056626 Количество:1 ЗамечанияLGTH = 1230 mm, Fabricate
8 - Гидрошланг F076430 Количество:1 ЗамечанияLGTH = 1320 mm
9 - Жгут проводов F640461 Количество:1 ЗамечанияКомпоненты на отдельной стр.
10 - Жгут проводов F687929 Количество:1 ЗамечанияSUB FOR F664774; COMPONENTS ON SEPARATE PAGE
11 - Гидрошланг F677286 Количество:1 ЗамечанияLGTH = 1360 mm
12 - Уплотнительное кольцо T78393 Количество:4
